این پلاگین شیر تناسبی ZH{0}}P رابط شیر هیدرولیک برای انواع مدلهای شیر متناسب مناسب است. به عنوان مثال، پایه کابل 7 ترمینال 1 پورت کانن دایره ای SKT 7 POS Solder ST می تواند با سری 4WRLE بوش رکسروث، سری D*1FP پارکر هانیفین، سری DPZO-A Atos و شیرهای تناسبی سری D680 موگ سازگار باشد. این مدل ها به طور گسترده در کنترل دقیق سیستم های هیدرولیک و پنوماتیک برای اطمینان از عملکرد پایدار و عملکرد کارآمد تجهیزات استفاده می شوند.
مشخصات اتصال دهنده های برق دایره ای 7 هسته ای
|
نام محصول |
سازگار با راه حل های اتصال صنعتی: اتصالات دایره ای: MIL، DIN، کانکتورهای جهانی: MIL-C-5015 یا VG 95342 اتصالات (سری CM): سوکت کابل:CM 06 EA 14S-61 S |
|
شماره مدل / شماره قطعه |
مناسب برای 1. پلاگ سوپاپ مناسب 7 موقعیت Bosch-Rexroth: R900021267, R900217845, R900223890 2. پلاگ سوپاپ 7 پین Moog: DB97007061 3. دوشاخه شیر تناسبی Vickers 7 P: 694534 (پلاستیک)، 934939 (فلز) 4. پلاگ شیر پروپورشنال پارکر 7P: 5004072 5. دوشاخه شیر متناسب هفت هسته ای Atos:SP-336، SP-345، SP-664، SP-666(2)، SP-667-24، SP{{ 7}}، SP669-220، SP-669(2)SP-ZH{12}}P/M8، SP-ZH{15}}P، SP-ZH{17}} P، SP-ZH{19}}P، SP-ZH{21}}P، SP-ZH{23}}P، SP-ZM{25}}P، SP-ZM{27}} P، SP-ZM{29}}P، ZH{30}}P 6. CM 06 EA 14S 61S Hirschmann 932 460 100 رابط های DIN دایره ای |
|
رابط |
6+کانکتور PE DIN صنعتی |
|
رنگ رابط |
OEM |
|
مصالح مسکن |
PVC / PUR |
|
مواد هادی |
مس |
|
رتبه بندی IP |
IP65 / IP67 |
کاربرد اتصال شیر هیدرولیک 7 پین
7-کانکتورهای DIN دایرهای شیر تناسبی را میتوان به طور کلی با بسیاری از مدلهای شیر تناسبی ویکرز استفاده کرد، اما سازگاری به مشخصات خاص کانکتور و الزامات واسط شیر متناسب بستگی دارد. برای مدل های زیر، مطمئن شوید که کانکتور الزامات آنها را برآورده می کند:
1. Vickers D1VW Series: معمولاً از یک DIN 43650A یا کانکتور مشابه استفاده می کند.
2. سری Vickers D3VW: یک کانکتور DIN 43650A نیز معمولا استفاده می شود، اما مطمئن شوید که پیکربندی پین و ترتیب سیم کشی با شیر مطابقت دارد.
3. سری Vickers D5VW: شیرهای متناسبی که در کاربردهای جریان بالا و فشار بالا استفاده می شوند، معمولاً به یک رابط DIN 43650A یا DIN 43650B نیاز دارند.
4. سری F2 Vickers: شیرهای متناسبی که در برنامه های کاربردی کنترل فشار استفاده می شوند، نوع رابط ممکن است مانند سری های D1VW، D3VW و D5VW باشد، اما مدل خاص ممکن است متفاوت باشد.
5. سری PVE Vickers: شیرهای فشار متناسب، همچنین معمولاً از اتصال دهنده های استاندارد DIN مانند DIN 43650A یا B استفاده می کنند.
مناطق دیگر:
1. ساخت: Conn Circular SKT 7 POS Solder ST Cable Mount 7 Terminal 1 Port در سیستم های کنترل هیدرولیک و پنوماتیک در تجهیزات ماشین آلات دقیق استفاده می شود.
2. خط تولید خودکار: سوکت پلاگین شیر متناسب 7 پین + اتصال دهنده دوشاخه مناسب برای REXROTH/برای MOOG/برای VICKERS/برای PARKER شیر متناسب شیرهای متناسب را برای کنترل دقیق متصل می کند.
3. ماشین آلات ساختمانی: Conn Circular SKT 7 POS Solder ST Cable Mount 7 Terminal 1 Port در سیستم های هیدرولیک بیل مکانیکی، لودرها و سایر تجهیزات استفاده می شود.
4. میدان انرژی: شیر متناسب 7-پین اتصال در تجهیزات کنترل هیدرولیک برای نیروی باد، نفت و گاز استفاده می شود.

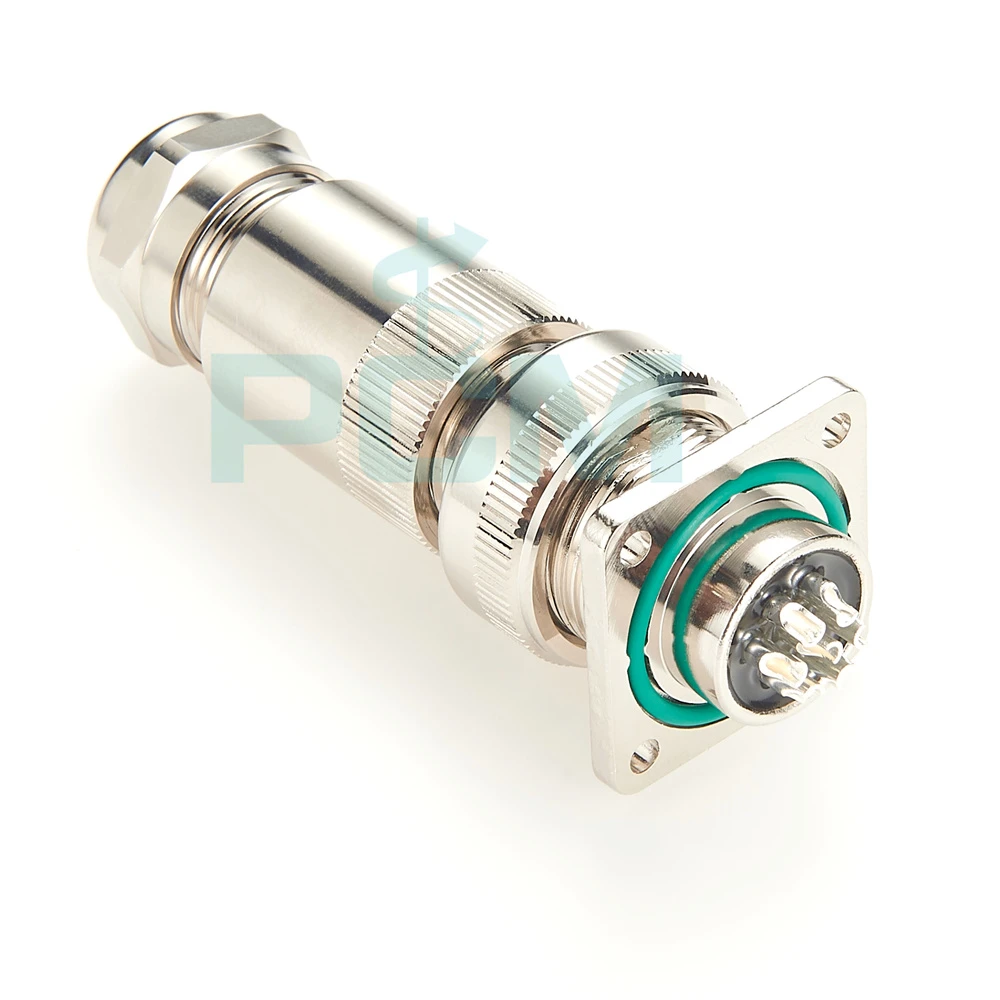

ما همچنین اتصالات شیر متناسب با 7 پین فلزی را ارائه می دهیم
