رمزگذارهای خطی افزایشی و اتصالات و کابل های تطبیق آنها

رمزگذار خطی افزایشی چیست؟

یک رمزگذار خطی افزایشی یک سنسور با دقت بالا است که برای اندازه گیری موقعیت ، جابجایی و سرعت حرکت خطی یک شی استفاده می شود. این دستگاه به طور گسترده در دستگاه های CNC ، اتوماسیون صنعتی ، روبات ها ، سیستم های نقاله و سایر سناریوها استفاده می شود. این مقیاس با مقیاس های مساوی (معمولاً مواد شیشه ای ، مغناطیسی یا فلزی) و سیگنال های پالس تولید شده توسط تغییرات موقعیت را می خواند. سیگنال های مشترک شامل دو پالس متعامد A و B و یک سیگنال فاز Z اختیاری (برای موقعیت یابی نقطه مرجع) است. سیستم با شمارش تعداد و جهت پالس ، موقعیت فعلی و سرعت حرکت را در زمان واقعی تعیین می کند. در یک جمله: مانند "خط کش" است و هر بار که مسافت خاصی را طی می کند ، سیگنال ارسال می کند ، به طوری که سیستم کنترل می داند که چقدر حرکت کرده است.

چگونه کار می کند؟

سر خواندن رمزگذار روی یک قسمت متحرک نصب شده و نسبت به مقیاس ثابت اسلایدها می شود. هنگامی که سر خواندن حرکت می کند ، پالس های موج مربعی با اختلاف فاز AB 90 درجه ایجاد می کند. این سیگنال ها به کنترل کننده حرکت یا PLC منتقل می شوند و به داده های موقعیت فیزیکی تبدیل می شوند. در برخی از سیستم ها ، رمزگذار همچنین پالس های Z را برای بازده صفر یا عملکرد همگام سازی خارج می کند. برای سیستم های کنترل تقاضای بالا ، سیگنال های دیفرانسیل (RS {2}}) نیز ممکن است برای بهبود توانایی ضد مداخله و دقت انتقال استفاده شود.

به چه اتصالات و کابل ها مورد نیاز است؟

برای اطمینان از اینکه سیگنال رمزگذار به طور دقیق و پایدار به سیستم کنترل منتقل می شود ، باید به اتصالات صنعتی با کیفیت بالا و کابل های رمزگذار ویژه مجهز شود. در میان آنها ، متداول ترین انواع اتصال دهنده ها عبارتند از:

• M12 A-Code ، B-Code ، D-Code ، X-Code ، با توجه به ترکیب های مختلف سیگنال و قدرت.
• M 12 12- کانکتور پین ، مناسب برای خروجی سیگنال های دیفرانسیل ( /a ، /b ، /z) و ادغام سیگنال های کمکی مانند منبع تغذیه ، زنگ یا دما.
• D-Sub 9- پین ، 15- پین ، {3} اتصالات پین ، اغلب در کابینت های کنترل یا سیستم های سرو یافت می شود.
• رابط های خاص برند (مانند اتصالات چند هسته ای دایره ای Heidenhain).

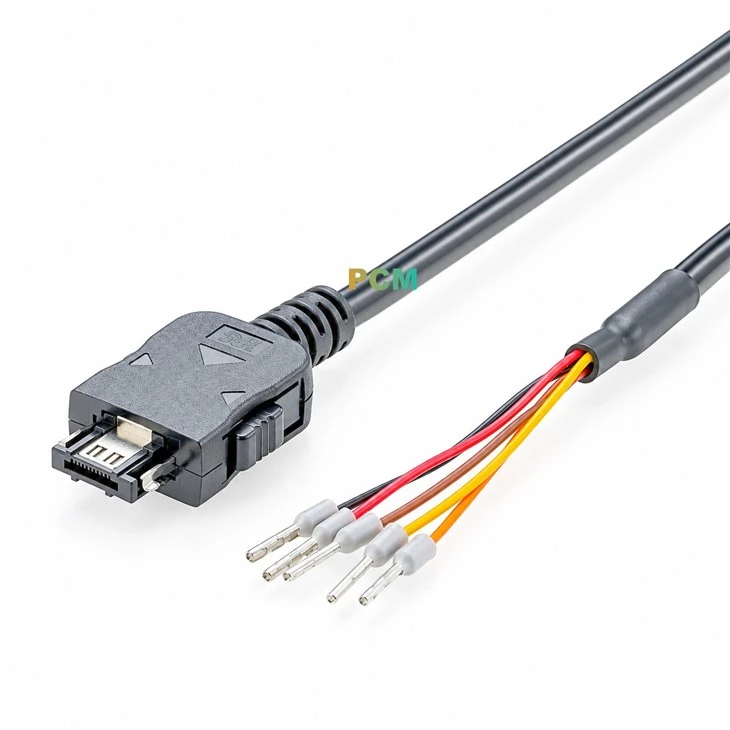

قسمت کابل از یک کابل صنعتی بسیار انعطاف پذیر با یک لایه محافظ استفاده می کند ، که می تواند به طور موثری از تداخل الکترومغناطیسی جلوگیری کرده و از انتقال کامل سیگنال اطمینان حاصل کند. برای سازه های متحرک مانند بازوهای ربات یا اسلایدها ، کابل های رمزگذار زنجیره ای کشیدن معمولاً برای سازگاری با محیط های کار مکرر خم و استرس بالا انتخاب می شوند.

برنامه های معمولی از رابط پین m 12 12-

در سیستم های اتوماسیون مدرن ، اتصالات پین M 12 12- به دلیل ساختار جمع و جور و تطبیق پذیری بالا به یک رابط مشترک برای رمزگذارهای افزایشی تبدیل شده اند. این نه تنها می تواند سیگنال های سه طرفه ABZ و سیگنال های معکوس را منتقل کند ، بلکه منبع تغذیه ، نظارت بر وضعیت ، هشدار یا سیگنال های تعریف شده توسط تولید کننده را همزمان منتقل می کند ، که برای تجهیزات پیچیده یا سیستم های بازخورد چند منظوره بسیار مناسب است. بسیاری از مارک های بین المللی مانند رمزگذارهای Heidenhain ، Leine & Linde ، Sick ، Turck و Siemens مجهز به استانداردهای رابط پین M {4}} هستند.

خلاصه

به عنوان "چشم" اتوماسیون صنعتی ، عملکرد رمزگذارهای خطی افزایشی نه تنها به صحت بدن بلکه به سیستم های اتصال با کیفیت بالا نیز بستگی دارد. کابل های رمزگذار رمزگذار M {1}} پین و کابل های رمزگذار زنجیره ای بسیار انعطاف پذیر می توانند راه حل های انتقال سیگنال پایدار و کارآمد را برای برنامه های مختلف پیچیده ارائه دهند و بخش ضروری و مهمی از تجهیزات صنعتی مدرن هستند. انتخاب اتصالات و کابل های مناسب نه تنها می تواند ثبات سیستم را بهبود بخشد بلکه به طور مؤثر عمر خدمات تجهیزات را گسترش می دهد.
