سیستم اتصال NMEA 2000
سیستم اتصال NMEA 2000 کابل برتر با دقت طراحی شده است تا پروتکل ها و استانداردهای سخت NMEA 2000 را برآورده کند.
این سیستم همه کاره که با رتبه LP67 مهندسی شده است ، شامل اتصالات چند ترمینال ، اتصالات مدور استاندارد و متریک ، کابل های سنسور و محرک و همچنین اتصالات سری آرنج است.
سیستم اتصال NMEA 2000 شامل اتصالات چند ترمینال ، اتصالات مدور استاندارد و متریک ، کابل های سنسور و محرک و اتصالات سری آرنج است. طراحی شده با استفاده از پروتکل ها و استانداردهای سخت NMEA 2000 ، یک راه حل عالی برای اتصال یکپارچه تجهیزات الکترونیکی دریایی و دستگاه های نمایشگر فراهم می کند. سری NMEA 2000 با تکیه بر ثبات سیگنال برجسته خود ، به دستگاه های الکترونیکی اجازه می دهد تا داده ها را از طریق کانال های عمومی به اشتراک بگذارند و نصب را سریعتر و انتقال داده ها سریعتر و از این طریق عملکرد سیستم کلی را افزایش می دهد.
1. اتوبوس NMEA 2000 چیست؟
NMEA 2000 (انجمن ملی الکترونیک دریایی 2000) مجموعه ای از استانداردهای پروتکل ارتباطات تجهیزات الکترونیکی دریایی است که توسط انجمن ملی الکترونیک دریایی ایالات متحده تهیه شده است. این استاندارد برای اتصال تجهیزات الکترونیکی مختلف دریایی ، مانند گیرنده های GPS ، اتوپیلوت ها ، سنسورهای سرعت و جهت باد ، سونارهای عمق و انواع دیگر سنسورها و کنترل کننده ها استفاده می شود. پروتکل NMEA 2000 به این دستگاه ها اجازه می دهد تا داده هایی مانند ناوبری ، موقعیت ، عمق ، سرعت ، سرعت باد و جهت و غیره را به اشتراک بگذارند.
اتصالات NMEA 2000 رابط فیزیکی است که برای اتصال دستگاه های NMEA 2000 به شبکه استفاده می شود. آنها دارای یک شکل و اندازه خاص هستند که برای جلوگیری از درج نادرست طراحی شده و یک رابط ضد آب و مقاوم در برابر لرزش فراهم می کند. آنها به طور معمول اتصالات پنج پین مربوط به پنج خط پروتکل NMEA 2000 هستند: می توانند زیاد ، بتوانند کم ، قدرت ، زمین و سپر را کم کنند. بسته به نیاز دستگاه و نصب ، این اتصالات ممکن است میکرو یا متوسط باشند.
2. انواع کانکتور NMEA 2000
1. NMEA 2000 اتصال میکرو C
این رایج ترین اتصال NMEA 2000 است و همچنین اتصال استاندارد است. از یک کانکتور پنج پین استفاده می کند و برای اتصال دستگاه های مختلف NMEA 2000 مانند سنسورها ، کنترل کننده ها و نمایشگرها استفاده می شود.
2. NMEA 2000 اتصال میکرو T
این کانکتور همچنین از یک کانکتور پنج پین استفاده می کند ، اما شکل کمی متفاوت است ، با شکل "T" ، که برای اتصال شاخه های مختلف در شبکه استفاده می شود.
3. NMEA 2000 کانکتور نوع میکرو M
این کانکتور همچنین یک کانکتور پنج پین است ، شبیه به کانکتور میکرو C نوع ، اما با جنس مخالف. معمولاً برای اتصال به کابل برق در دستگاه استفاده می شود.
4. NMEA 2000 کانکتور میکرو F-Type
این کانکتور همچنین یک کانکتور پنج پین است ، شبیه به کانکتور میکرو M-Type ، اما با جنس مخالف. معمولاً برای اتصال به کابل برق در دستگاه استفاده می شود.
5. NMEA 2000 کانکتور نوع میکرو مرد
این کانکتور یک کانکتور پنج پین با درگاه اتصال مستقیم است و به طور معمول برای اتصال رابط همجنسگرایان سنسورها و دستگاه ها استفاده می شود.
6. NMEA 2000 کانکتور نوع میکرو زن
این کانکتور یک کانکتور پنج پین با یک درگاه زن است و به طور معمول برای اتصال رابط کاربری جنس مخالف سنسورها و دستگاه ها استفاده می شود.
اتصال NMEA 2000 ما
اتصالات TEE NMEA 2000
برای اتصال بین کابل های قطره NMEA 2000 و کابل های ستون فقرات.
کابل برتر اتصالات TEE را در شش پیکربندی مختلف ارائه می دهد تا حداکثر انعطاف پذیری را در حین نصب فراهم کند. این اتصالات TEE Multiway اتصال کابل های قطره ای چندگانه را بدون نیاز به کابل ستون فقرات اضافی امکان پذیر می کنند.
- کانکتور تک تیپ
- اتصال 2 طرفه
- کانکتور سه راه
- کانکتور Tee 4 Way
- کانکتور Tee 5 Way
- کانکتور Tee 6 Way
اصطلاحات NMEA 2000
برای خاتمه مناسب شبکه NMEA 2000
برای هر شبکه NMEA 2000 ، لازم است یک ترمینال مرد و یک زن داشته باشید.
- زن
- مرد

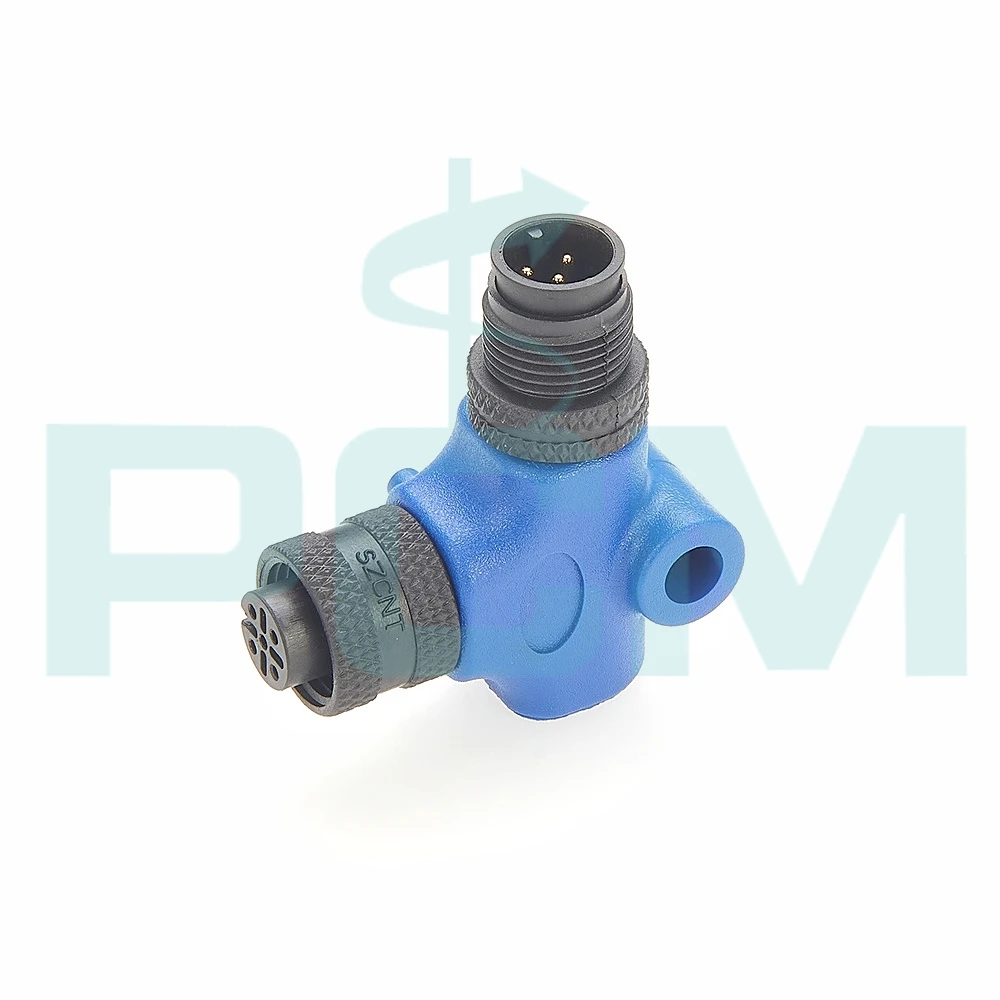

NMEA {0}}} کانکتور آرنج درجه
مسیریابی کابل را آسان تر می کند
کانکتور بین دو کابل نصب شده است تا استرس روی کابل ها کاهش یابد و یک نصب جمع و جور ایجاد کند.
MICREA اندازه NMEA 2000

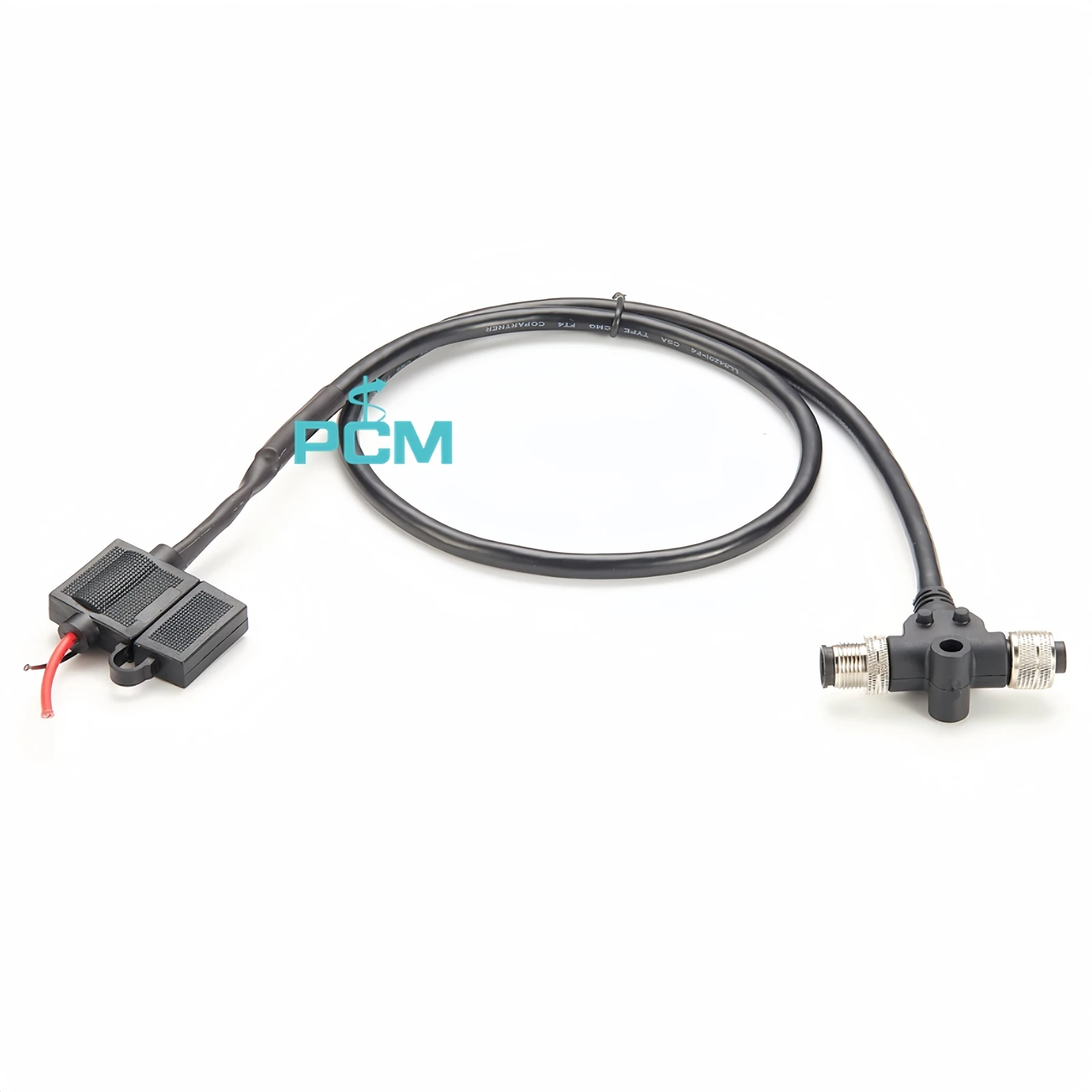

کابل برق NMEA 2000 با TEE
برای اتصال برق به یک شبکه NMEA 2000.
شامل یک TEE برای اتصال مستقیم به کابل های ستون فقرات است
هادی های بزرگ انرژی برای کاهش افت ولتاژ ، قابلیت اطمینان بهتر و برآورده کردن الزامات ABYCAND USCG برای حداقل هادی های انرژی اندازه
کابل های ستون فقرات NMEA 2000
برای اتصال به یک اتصال دهنده TEE NMEA 2000.
هادی های بزرگ انرژی برای کاهش افت ولتاژ و قابلیت اطمینان بهتر برای کابل های ستون فقرات بحرانی
کابل های قطره NMEA 2000
برای اتصال بین دستگاه NMEA 2000 و کانکتور TEE
کابل های قطره از نظر قطر کوچکتر و انعطاف پذیر تر از کابل های ستون فقرات برای اتصال آسان به دستگاه های NMEA 2000 هستند.
برنامه های اتصال NMEA 2000
1. اتصال ماژول NMEA 2000 GPRS
برای دستیابی به ماژول NMEA 2000 GPRS برای دستیابی به انتقال داده از راه دور استفاده می شود.
2. اتصال ماژول GPS NMEA 2000
برای دستیابی به ماژول GPS NMEA 2000 برای دستیابی به انتقال اطلاعات موقعیت یابی استفاده می شود.
کانکتور سنسور NMEA 2000
از آن برای اتصال سنسورهای مختلف تجهیزات الکترونیکی دریایی مانند سرعت باد ، جهت باد ، سونار عمق و غیره استفاده می شود.
4. کانکتور کنترل کننده NMEA 2000
از آن برای اتصال Autopilot NMEA 2000 ، باد و سایر دستگاه های کنترلر استفاده می شود.
5. کانکتور نمایشگر چند منظوره NMEA 2000
از آن برای اتصال صفحه نمایش چند منظوره برای تحقق کنترل موتور ، نمایش داده ها و سایر توابع استفاده می شود.
4. ویژگی های دی الکتریک کابل NMEA 2000
کابل NMEA 2000 یک رسانه انتقال است که برای اتصال دستگاه ها و شبکه های NMEA 2000 استفاده می شود و ویژگی های زیر را دارد:
1. خصوصیات جسمی
کابل NMEA 2000 معمولاً از یک یا چند جفت سیم پیچ خورده تشکیل شده است که در یک غلاف محافظ پیچیده شده اند تا قدرت فیزیکی و دوام کابل را فراهم کنند. غلاف محافظ معمولاً ضد آب و مقاوم در برابر خوردگی برای برآورده کردن نیازهای محیط دریایی است.
2. طول و اندازه
طول و اندازه کابل های NMEA 2000 را می توان در صورت لزوم سفارشی کرد. به طور کلی ، طول کابل از چند پا تا ده ها پا متغیر است ، اما با توجه به نیازهای خاص نصب نیز می توان آن را گسترش یا کوتاه کرد. علاوه بر این ، قطر کابل نیز می تواند در صورت لزوم تنظیم شود تا فضاهای مختلف نصب متناسب باشد.
کانکتورها
کابل های NMEA 2000 معمولاً به اتصالات خاص NMEA 2000 مانند اتصالات میکرو C از نوع مجهز هستند. این اتصالات برای اتصال مناسب و وصل کردن دستگاه ها و شبکه های NMEA 2000 دارای اشکال و اندازه های خاصی هستند.
NMEA 2000 مینی اندازه
کابل های مینی ستون فقرات NMEA 2000
برای اتصال به یک اتصال دهنده TEE NMEA 2000 یا بین دستگاه NMEA 2000 و کانکتور TEE
- طول سیم سفارشی شده است
اتصالات مینی NMEA 2000
برای اتصال کابل های محفوظ و ستون فقرات NMEA 2000 ، خاتمه مناسب شبکه های NMEA 2000 و خاتمه کابل های برهنه NMEA.
- کانکتور تک تیپ
- خاتمه دهنده زن
- خاتمه دهنده مرد
نوک فنی
کابل ها و اتصالات اجزای NMEA باید تصویب NMEA را تصویب کنند تا تضمین کنند که آنها مطابق با استانداردهایی هستند که به آنها امکان می دهد با هر مؤلفه های تأیید شده توسط تولید کنندگان و دستگاه های معتبر مورد استفاده قرار گیرند.
دستگاه های NMEA دارای گواهینامه برای اجرای پروتکل های جهانی NMEA 2000Communications برای استفاده جهانی بین دستگاه های تولید کنندگان مختلف هستند.
4. خصوصیات انتقال
کابل های NMEA 2000 به طور کلی از پروتکل انتقال اتوبوس CAN (شبکه کنترل کننده) استفاده می کنند و قابلیت انتقال داده های پر سرعت و قابل اعتماد را دارند. این می تواند از انتقال داده های با سرعت بالا و داده های پخش شده در محدوده وسیع پشتیبانی کند تا چندین دستگاه بتوانند داده ها را به اشتراک بگذارند و به آنها دسترسی پیدا کنند.
5. عملکرد محافظ و ضد مداخله
کابل های NMEA 2000 به طور کلی دارای قابلیت ضد دخانیات برای کاهش تأثیر تداخل الکترومغناطیسی خارجی بر کیفیت انتقال هستند. طراحی محافظ کابل می تواند به طور مؤثر از تداخل سیگنال های تداخل و سر و صدا جلوگیری کند و از ثبات و قابلیت اطمینان انتقال داده ها اطمینان حاصل کند.
در کل
به طور کلی ، کابل های NMEA 2000 دارای ویژگی هایی از قبیل قابلیت اطمینان بالا ، انتقال سرعت بالا و ضد آب برای برآورده کردن نیازهای مورد نیاز برای اتصال و انتقال وسایل الکترونیکی دریایی در یک محیط دریایی هستند.
